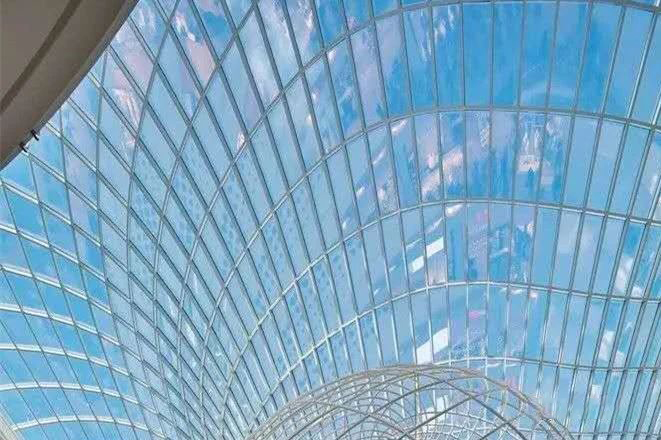

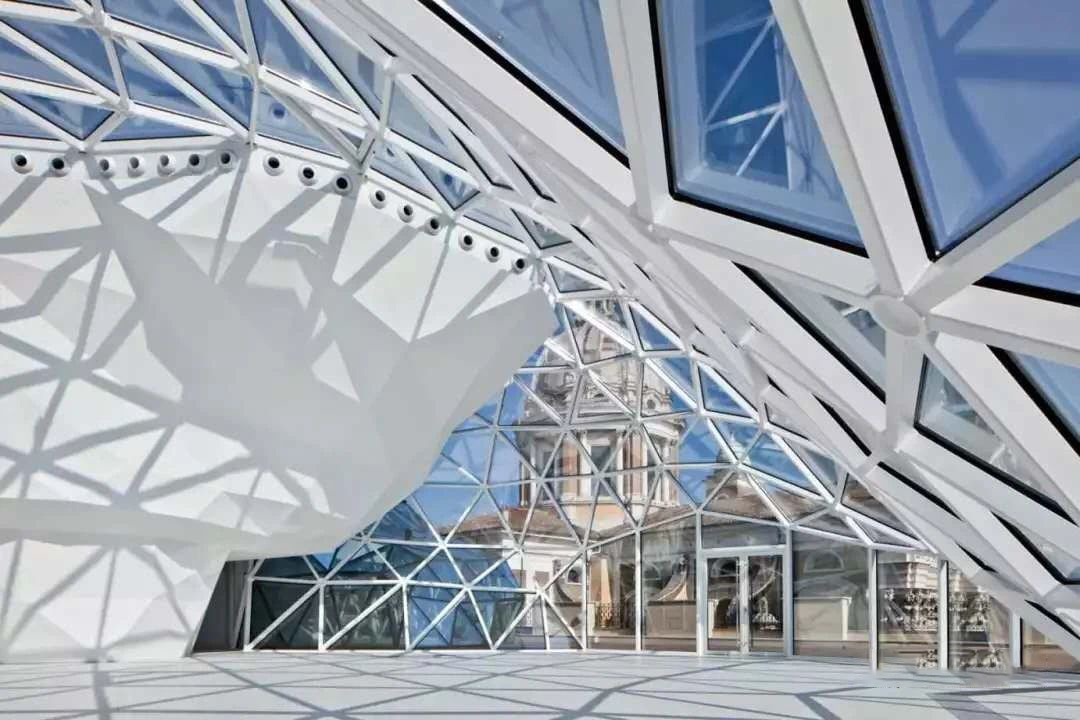

    ETFE天幕canopy，在為公共空間遮風擋雨的同時，又能保證明亮的采光。天幕結構完全暴露在建筑空間中，結構形式、拓?fù)潢P(guān)系，及至節點細部都會影響建筑效果，這種情況下，結構與建筑、幕墻的一體化設計非常重要。

網格節點的設計難點

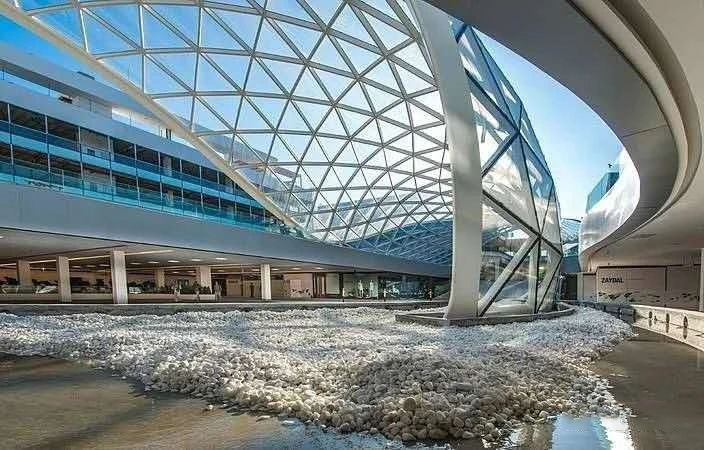

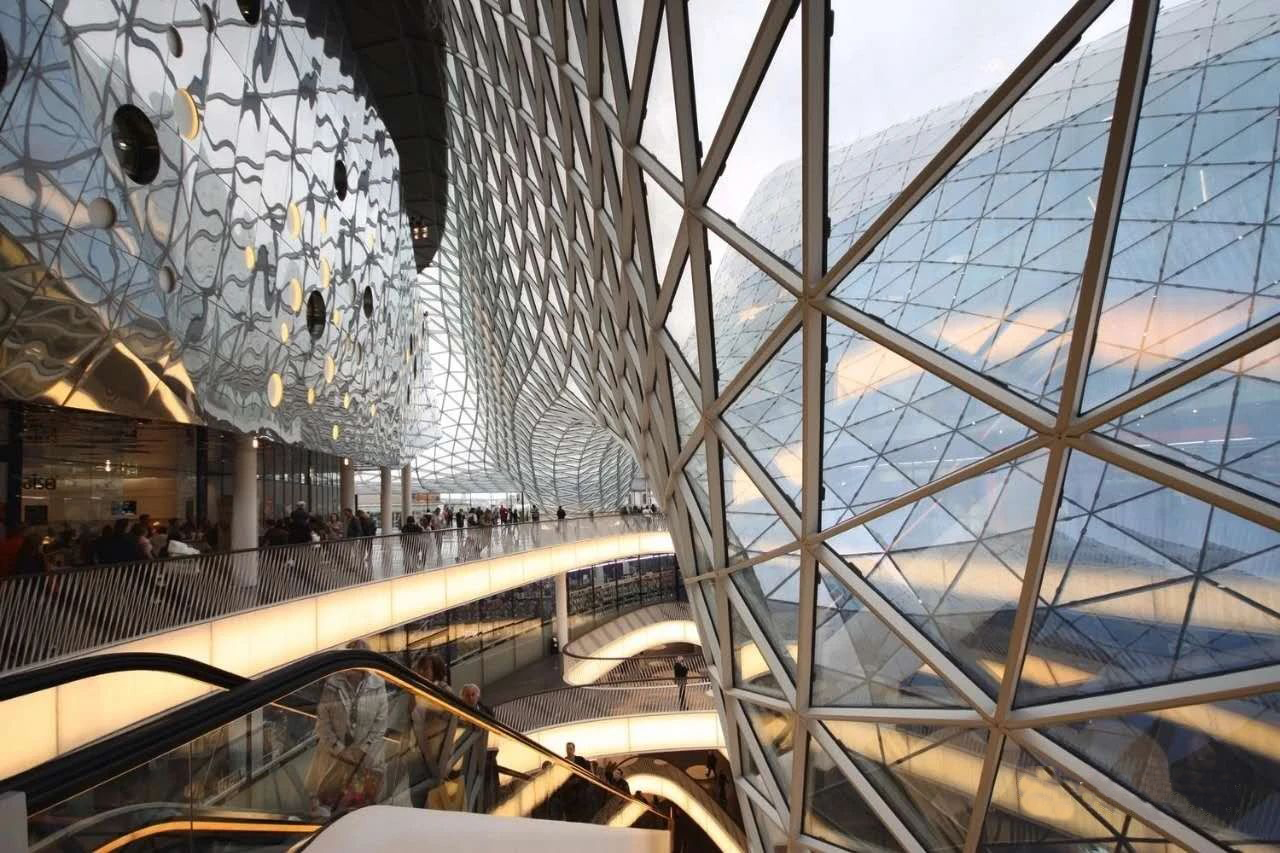

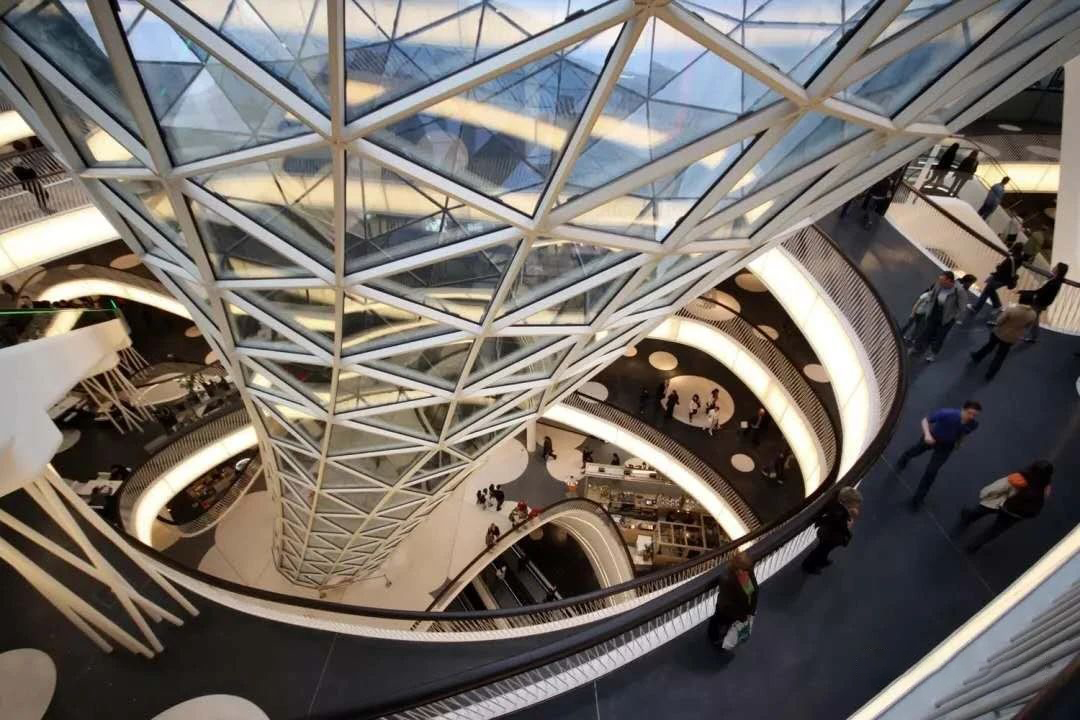

    自由曲面形態的天幕，多個桿件匯交的網格節點的設計難點，在于兼顧結構力學性能、施工便利性和建筑美觀三個方面。曲面網格節點的多桿匯交處，數量眾多的鋼板幾乎不可能完全對齊，錯邊咬邊問題常見，這對結構、施工和建筑外觀都有不利的影響。常見的三角形網格，雖然結構剛度更大，同時能保證幕墻玻璃為平板、減小了幕墻工藝的難度。但三角形網格節點的構件數量更多，理論上不存在絕對的無扭轉節點（Torsion-FreeNodes）,這使得節點設計和施工難度更大。

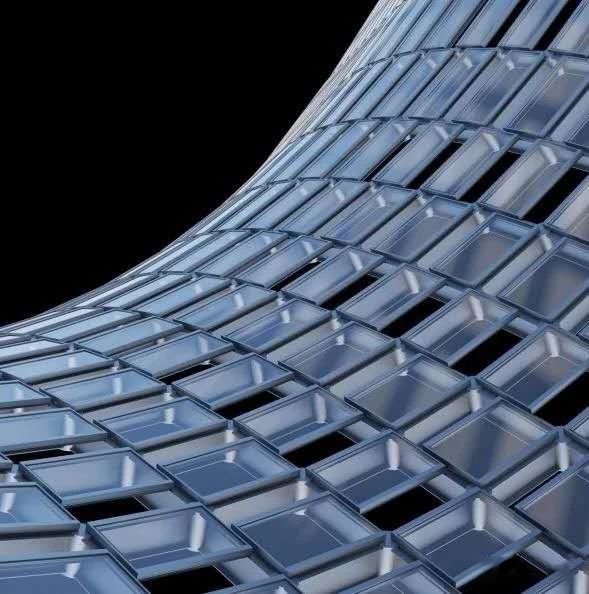

    四邊形網格的建筑效果更簡潔通透，但解決網格四點共面、泥河復雜曲面顯然更加困難。即使是無扭轉節點，節點處構件咬邊錯邊也難以避免。

    由于曲面網格的桿件實際上有寬度和高度而非單線、桿件角度不同、以及結構桿件層和玻璃面板層等構造層都有一定厚度，則問題變得更加復雜。

    在復雜曲面網格中，節點設計需協調解決曲面平滑（幕墻表皮、結構上下表面3個表面）、構件尺寸均一、焊接難度等多個問題，往往很難同時兼顧。

鑄鋼節點

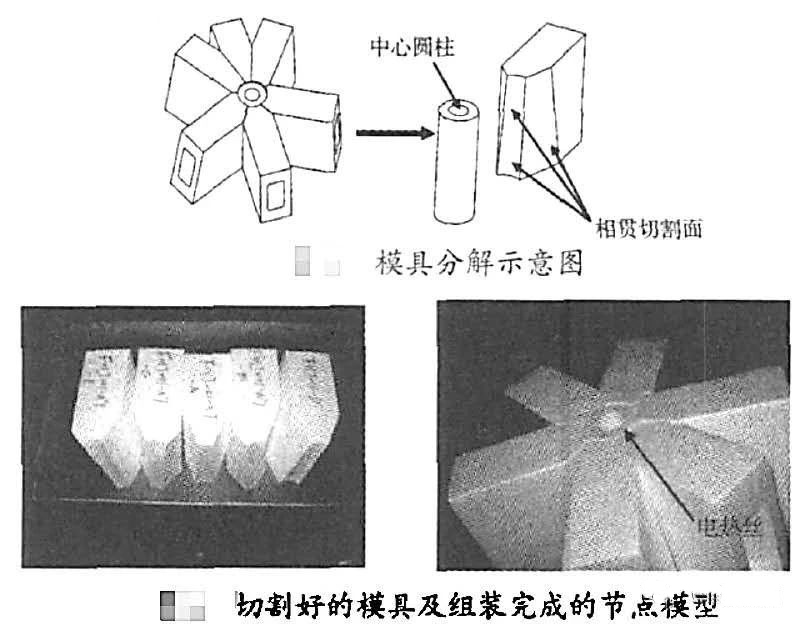

    常見三角形網格，每個節點有5~8個桿件連接。桿件為方鋼管。在空間關系最復雜、受力最大的位置采用鑄鋼節點。鑄鋼節點的關鍵在于如何低成本、快速地知錯不同的鑄模。將各不相同的鑄鋼節點按一定的截面規格拆解成標準模塊，采用“組合成模工藝”（似活字印類刷）、熔模精鑄工藝（高密度泡沫），利用機器人數控切割和定位，提高了鑄鋼節點的精度。

鑄鋼節點

桿件與節點牛腿拼接精確，焊縫外觀不明顯

彎扭牛腿節點

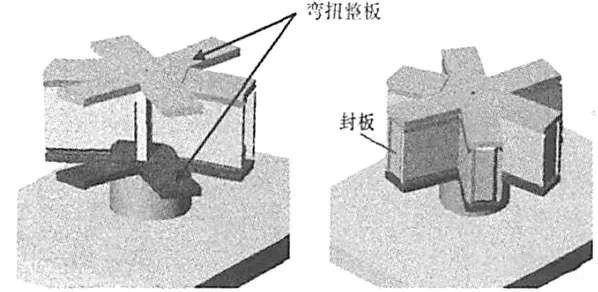

    除了鑄鋼節點以外，還可采用牛腿焊接節點。彎扭牛腿節點的翼緣板為整片裁切，再把翼緣（蓋板）配合桿件角度精加工彎扭，保證與桿件焊接節點的順滑過渡。

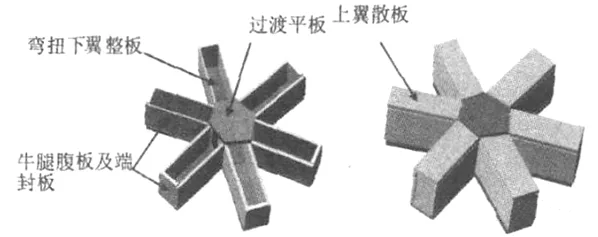

彎扭牛腿焊接節點，翼緣整體裁切

將翼緣板彎扭與每個桿件方向?qū)R

普通牛腿節點，受力大的腹板貫通

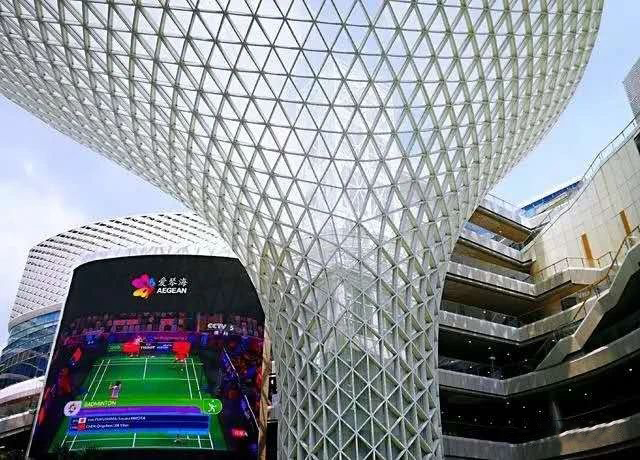

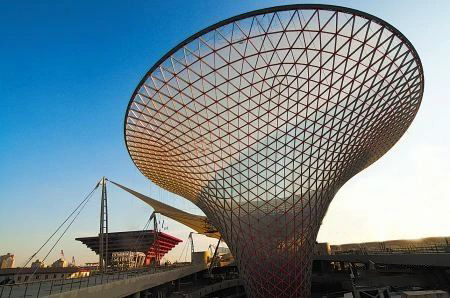

    牛腿節點與鑄鋼節點的節點外觀都比較平整，其施工的難點在于如何精確地拼接牛腿和桿件。陽光谷每個節點的徑向誤差控制在2mm以內，角度誤差控制在0.1度以內。

牛腿焊接節點

    鑄鋼和焊接牛腿避免了節點區現場焊接的問題，但桿件分段較多，牛腿與桿件拼接精度高。

輻射狀插板

    另一種插板節點，輻射狀插板是整段桿件與節點板焊接。

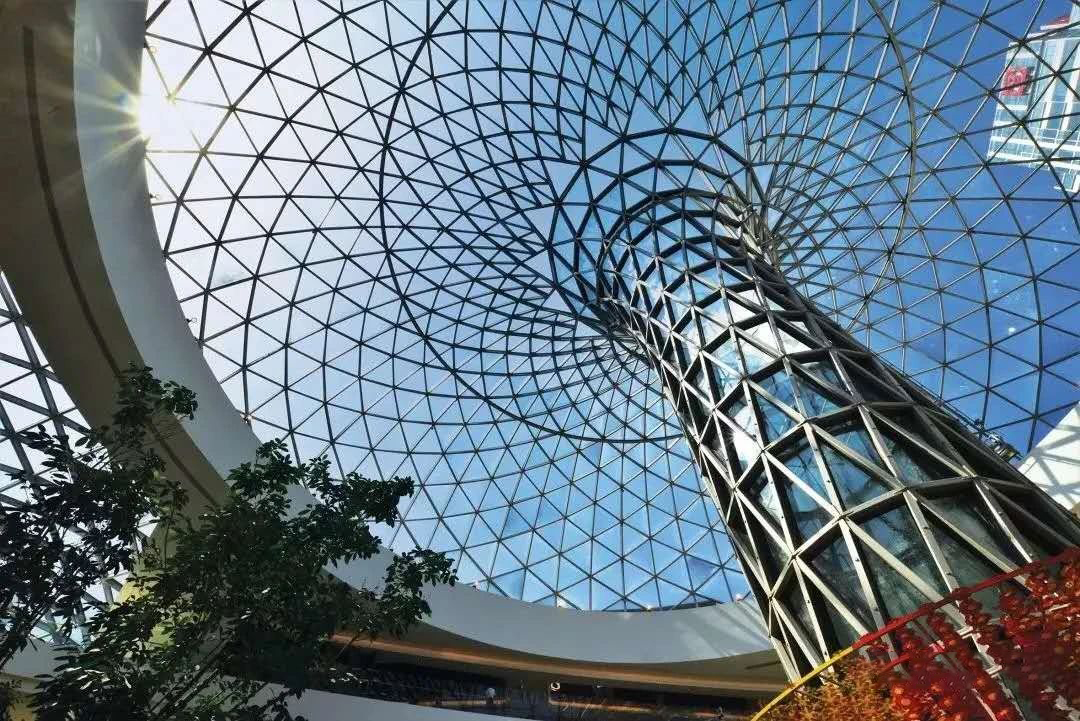

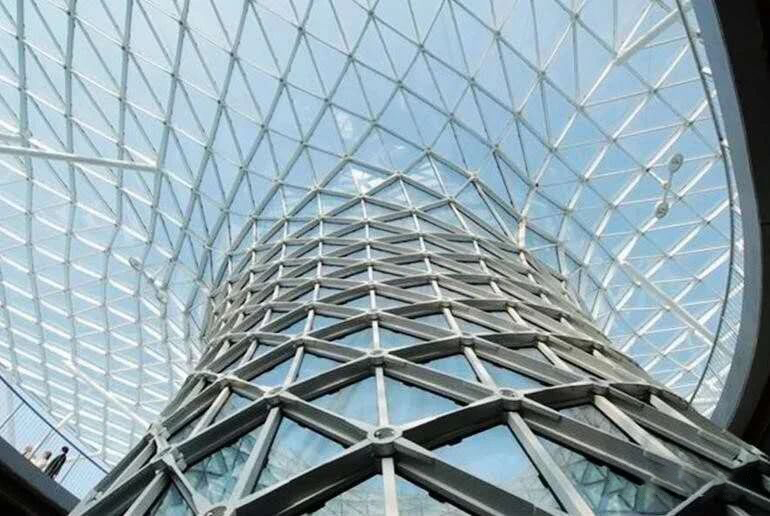

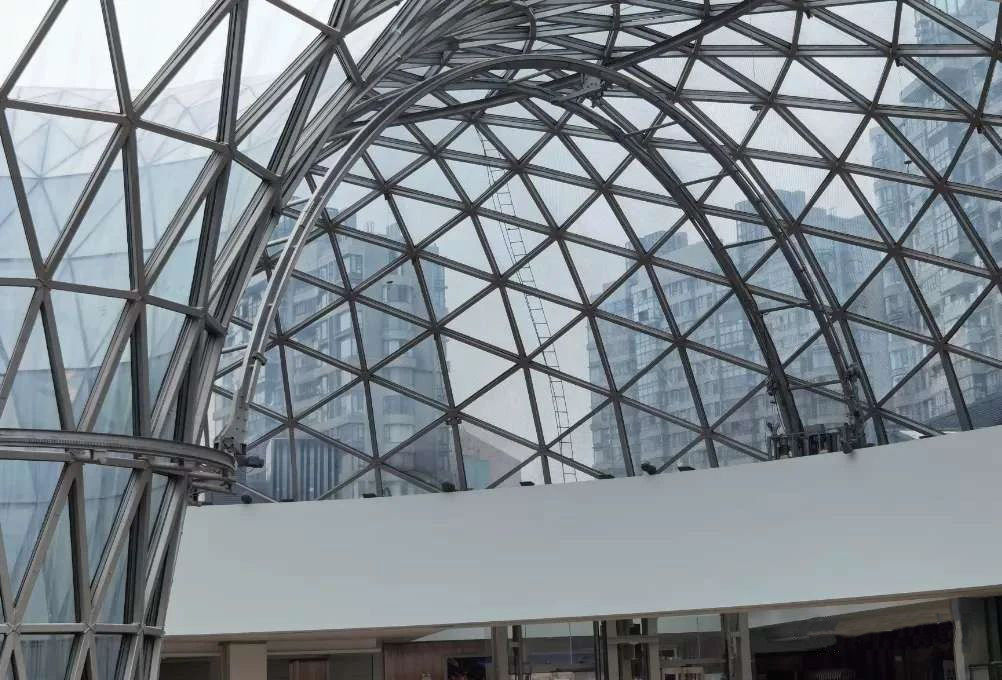

    傘狀穹頂結構充分發揮了網課的形抗優勢，營造出建筑師非常期待的精致輕盈效果。

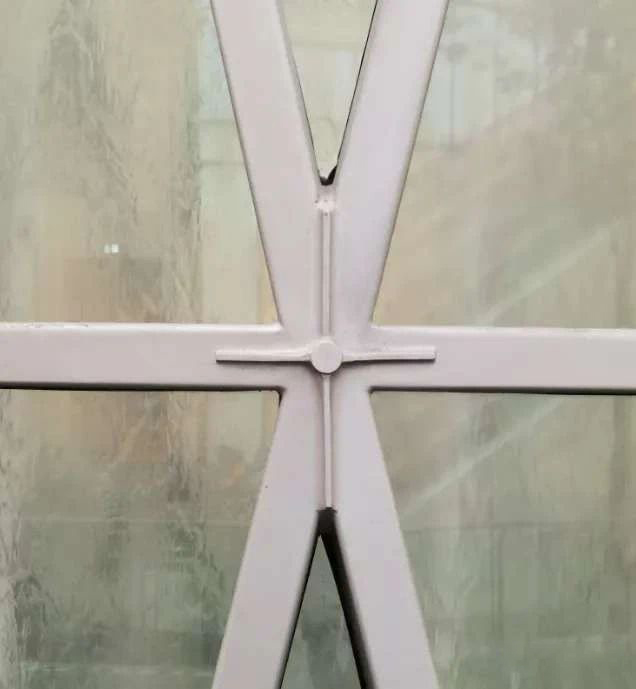

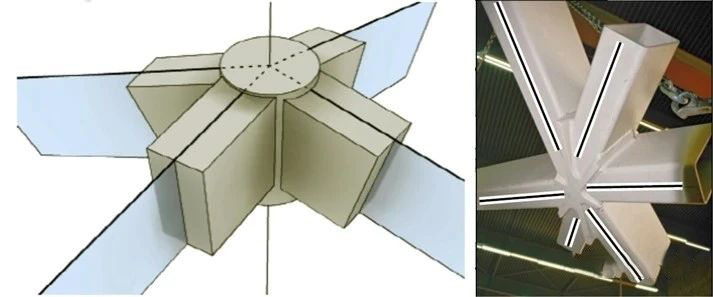

    節點中心為實心圓棒，6塊插板把節點分成6個扇形角，桿件端頭切成尖角與插板相貫焊接。

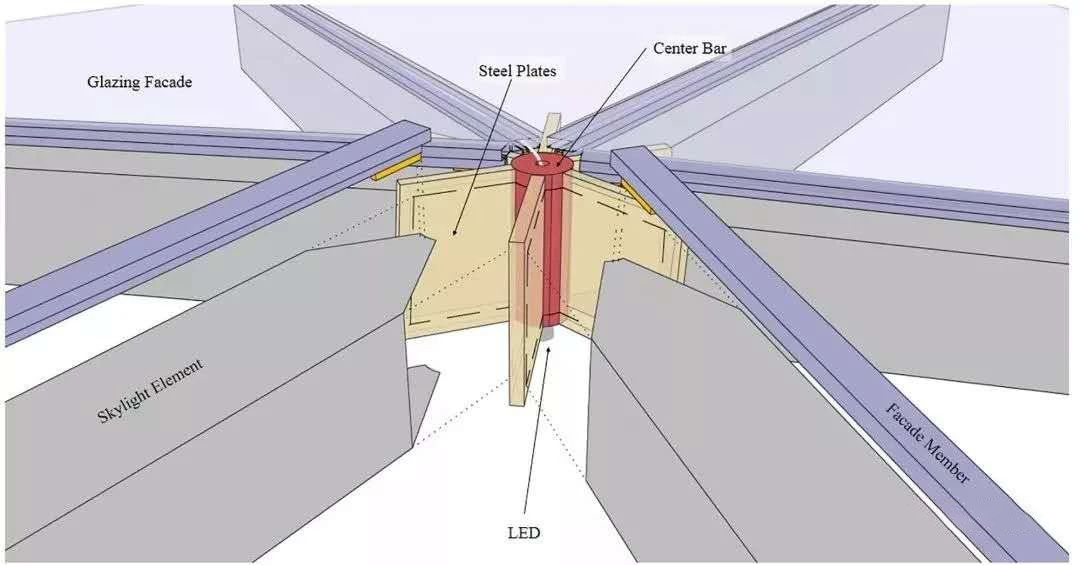

天幕節點連接設計

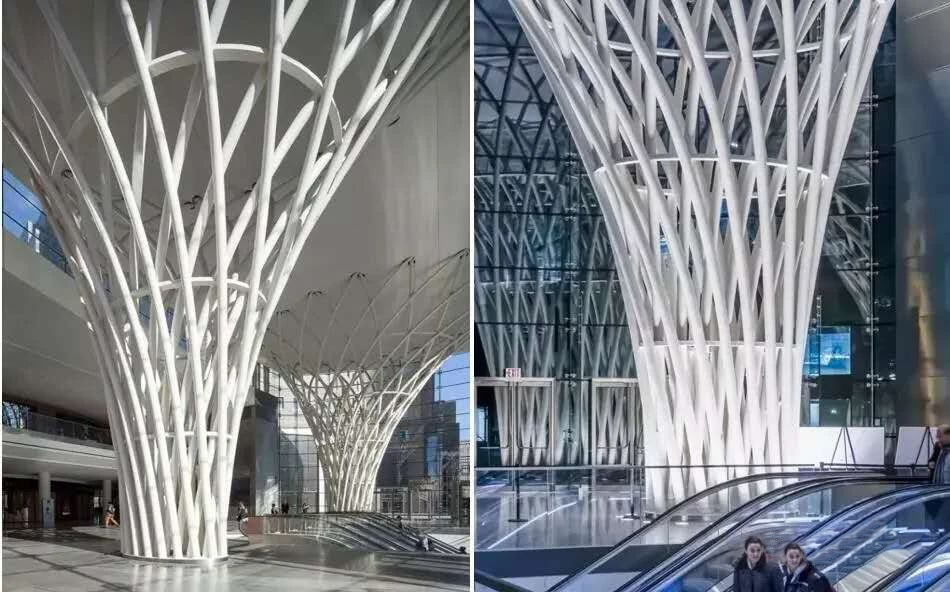

樹干6插板節點：豎向插板較長

    在底部近人的樹干部分，節點插板簡化為4塊，桿件節點焊縫打磨更加平整、美觀。

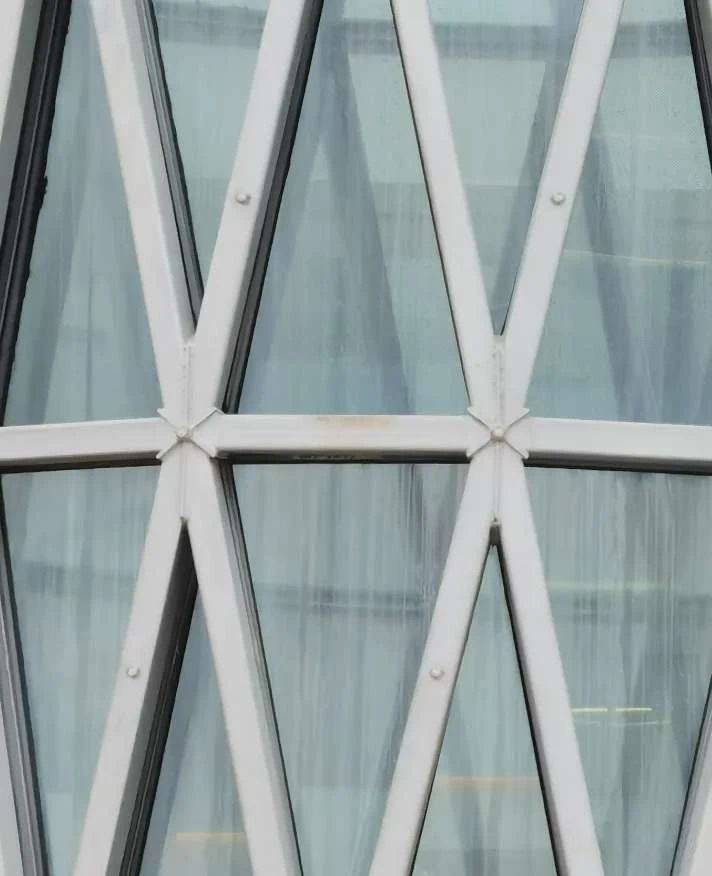

樹干4插板節點

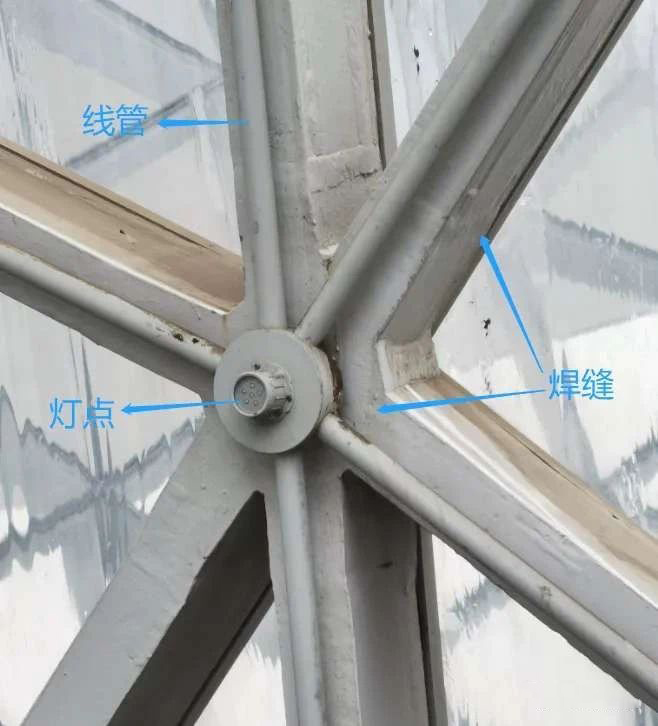

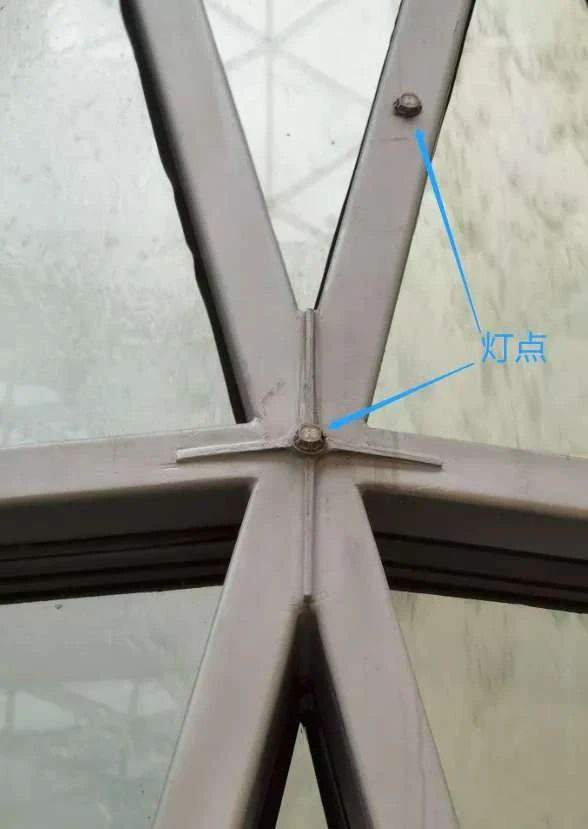

幕墻和燈線槽在結構背后，僅燈點外露

    天幕頂部的節點也采用6插板節點，燈光和機電線槽布置在結構上表面。

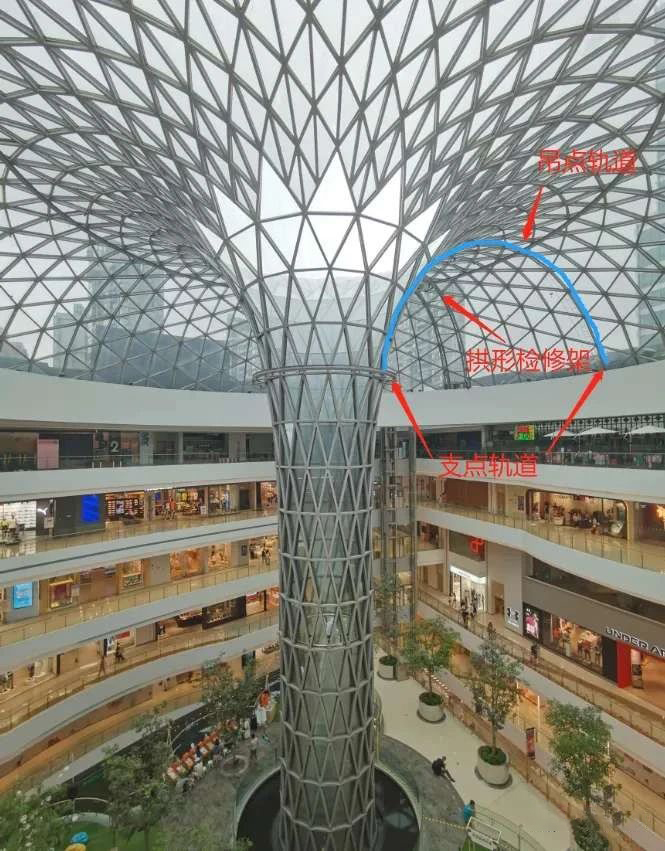

結合天幕形態設置檢修架、爬梯、吊點

    插板節點的焊縫為現場施焊，現場焊接量大、控制質量難度更大。由于整體穩定控制設計的網殼結構，構件應力水平較小的情況，因此一般情況插板節點也能滿足受力要求。

中心圓筒節點

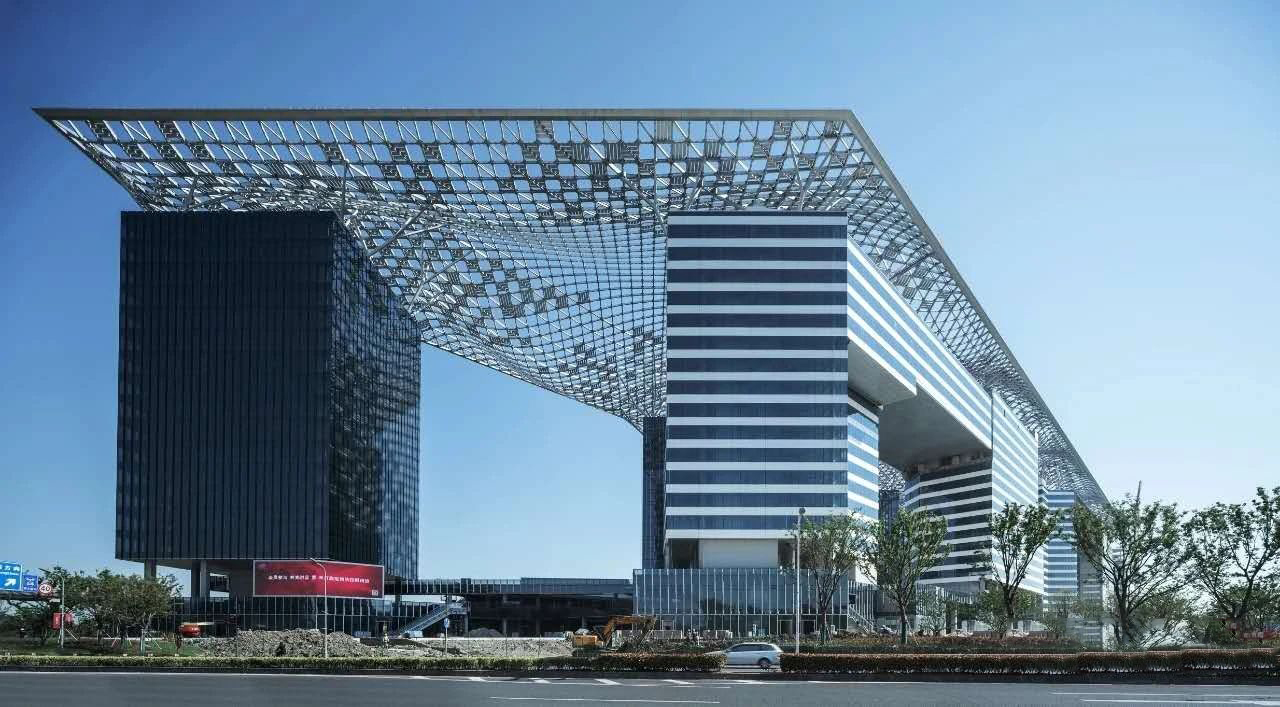

    中心圓筒節點，適用于大跨度的復雜曲面結構。建筑效果上又要求結構形式簡潔、通透、構件尺寸盡可能纖細。

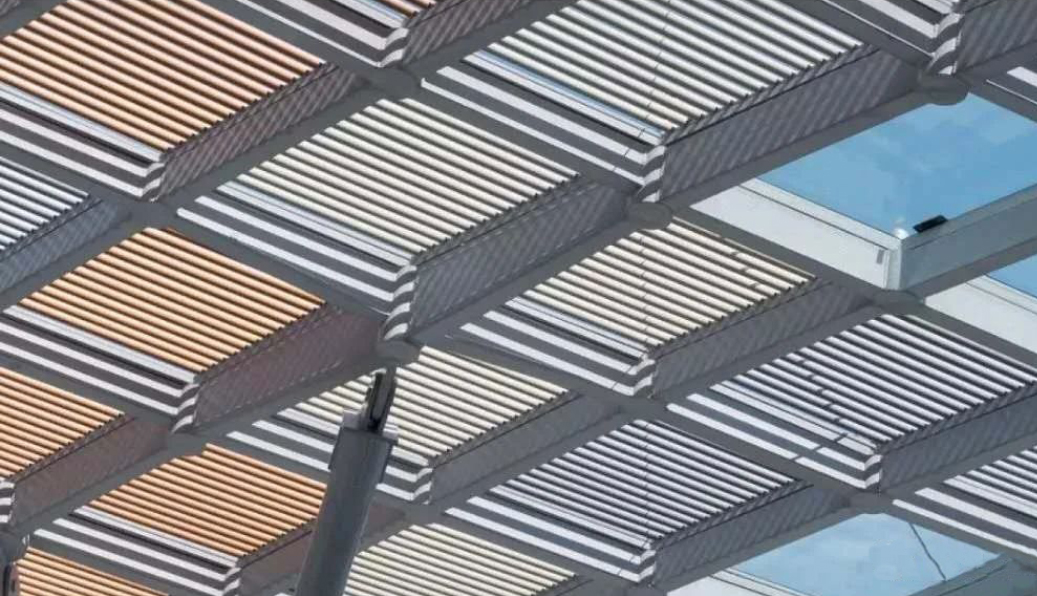

    懸鏈形式的構件截面寬度僅150mm、高度300mm（選用H300×150×6.5×9）其結構效率非常高。

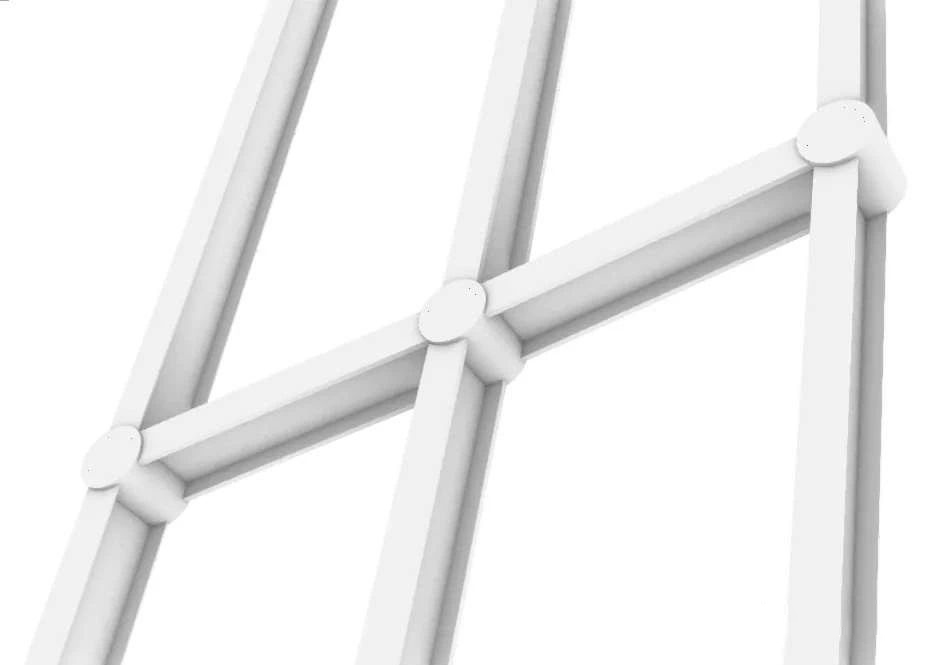

四邊形網格的圓筒節點

    由于懸鏈為四邊形網格，節點匯交的桿件數量少，設計上采用中心圓筒節點。以直徑273mm的空心圓鋼管，與網格桿件相貫，避免了桿件之間的焊縫重疊。以較厚的圓筒封板傳遞鋼梁翼緣的力。

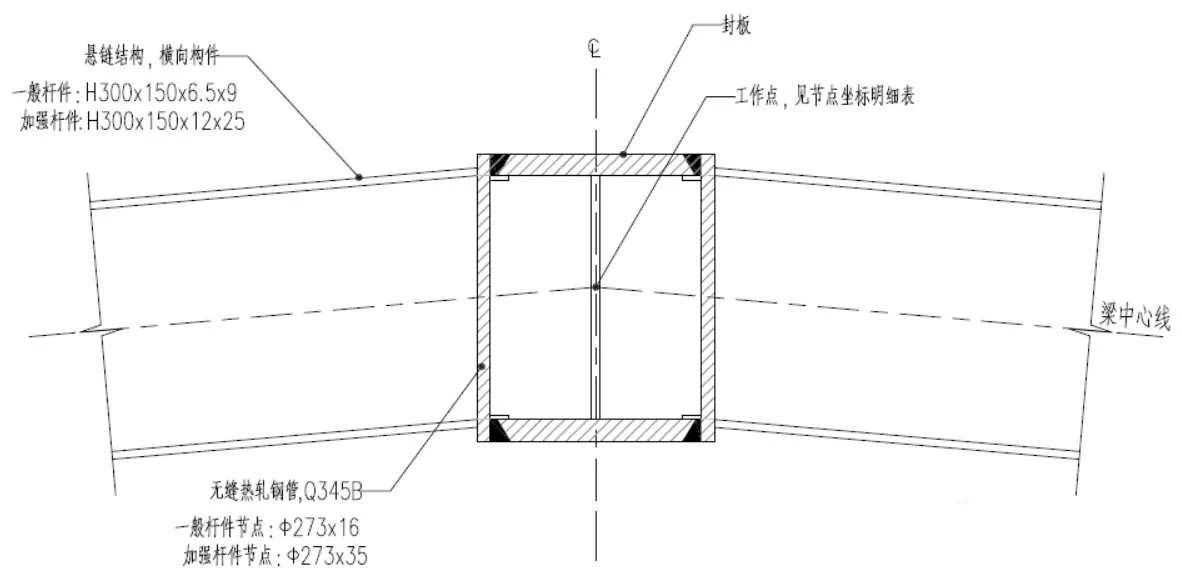

結構節點設計圖

    由于懸鏈整體為水平風荷載作用下的穩定性控制設計，構件的應力較小，焊縫的應力變幅也比較小。在不影響建筑外觀的情況下，考慮腹板高強螺栓、翼緣焊接的節點方式，以便減少現場焊接量、方便施工安裝調節。

盤式裝配節點

    鋼結構焊接設計時焊縫可以做到與構建等強，而鋁合金焊接會大幅降低材料的強度與延性，因此在鋁合金的連接中多用機械連接。

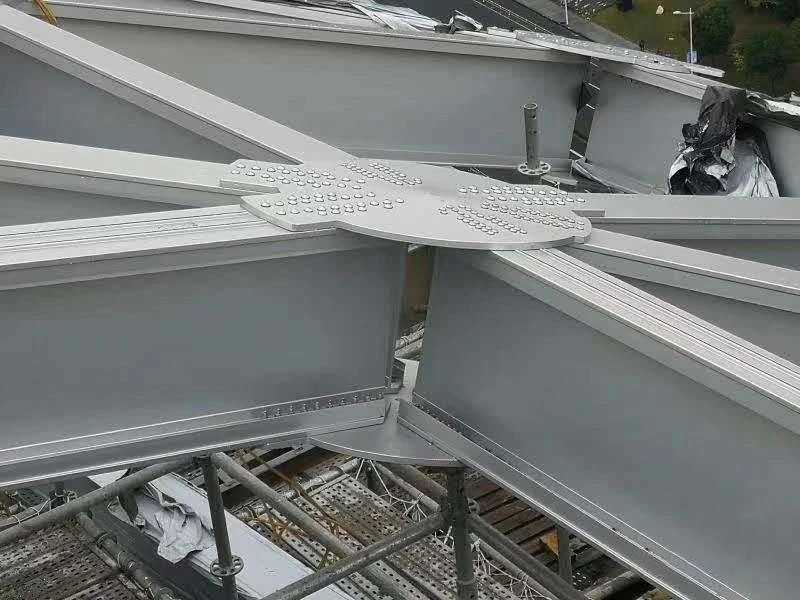

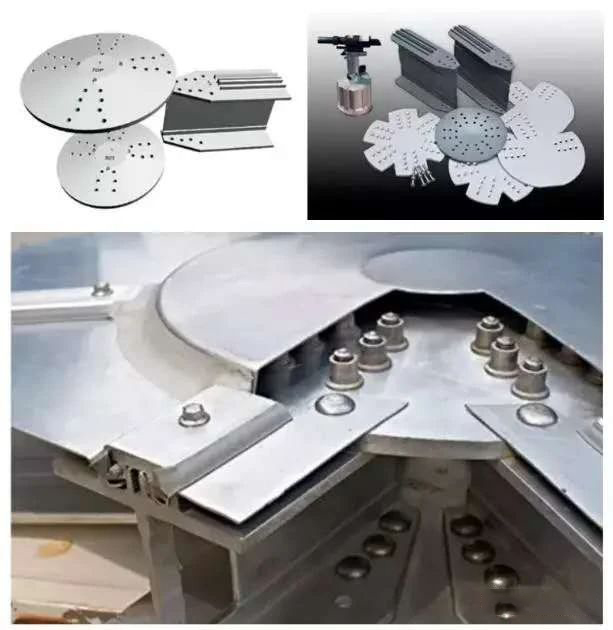

    鋁合金網殼常用節點形式有板式節點、鋼芯螺栓節點及鑄鋁節點，其中節點盤板式節點應用最廣泛。節點盤板式節點，是采用螺栓將上下弧形圓盤蓋板和桿件上下翼緣連接。

    這種連接方法注定節點無法與構件等強，且節點抗剪性能弱。因此，不適合用以受彎為主的梁氏結構，及拉應力為主對節點需求要求較高的張力結構。球殼結構以壓應力為主，構件設計均為穩定控制，對節點需求低，因此工程中應用較多。

    特別適用于此類通過Y形外伸斜柱整體支承超大、大跨的單層網格結構。

    為降低結構防腐維護需求和減輕自重，“云廊”采用鋁合金為主、部分區域鋼鋁混合的結構選材?；诠こ虒?shí)際需求，結構設計改進了已有的鋁合金盤式節點，增強了節點抗剪和抗彎性能，并通過試驗和有限元分析進行驗證。

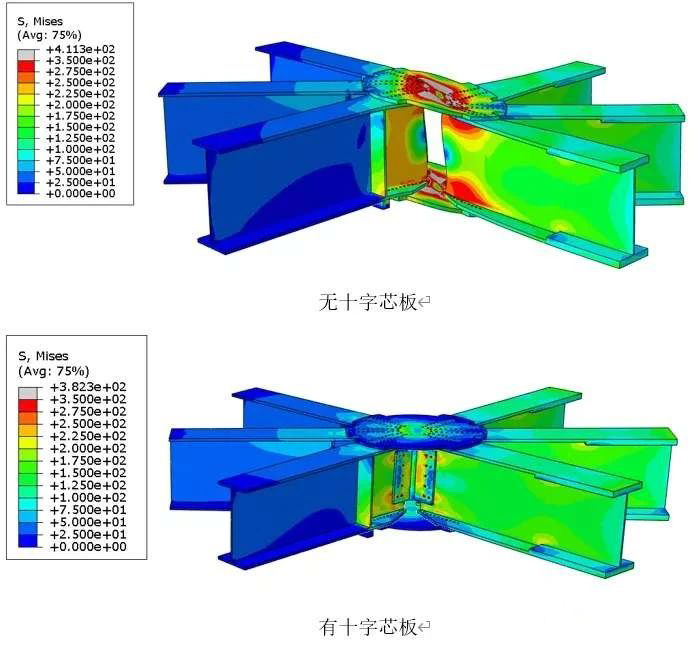

普通盤式節點和改進后的盤式節點對比

    此外，充分考慮現場施工可操作性，設計了鋼鋁混合連接節點，并通過有限元分析研究其受力性能。

中心筒式裝配節點

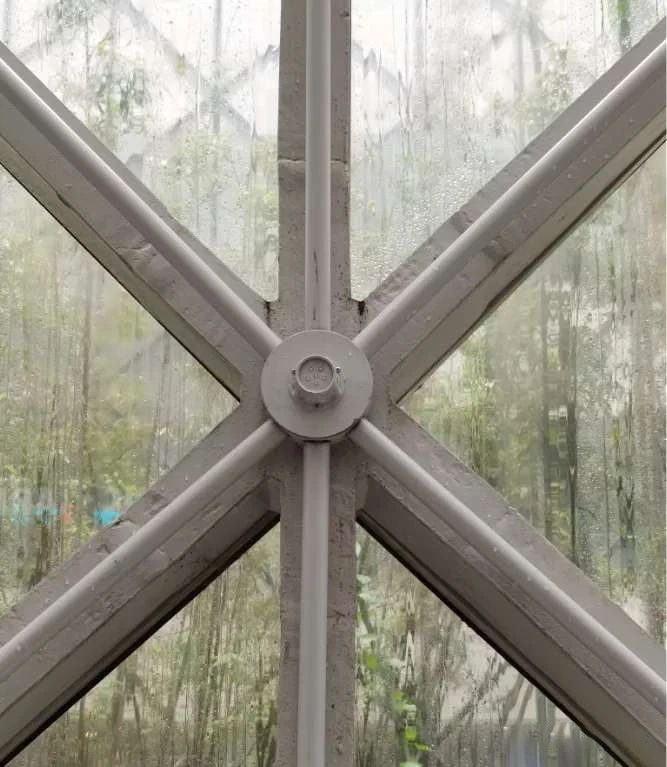

    中心筒式裝配節點。桿件端面通過螺栓與節點圓筒連接。栓接節點克服了全焊接節點焊接工作量大、焊接變形難控制、咬邊錯邊的問題。

    但因?yàn)槁菟ú贾迷跅U件端面，并不能完全傳遞桿件翼緣的力，節點剛度特征為半剛性，對網殼的剛度和穩定有一定的削弱。

6根方管與中心圓筒栓接裝配節點

相貫焊接

    如果網格有明確的主要傳力方向，可以讓主受力桿件貫通，其它次要桿件與主桿件相貫連接，即相貫焊接接節點。

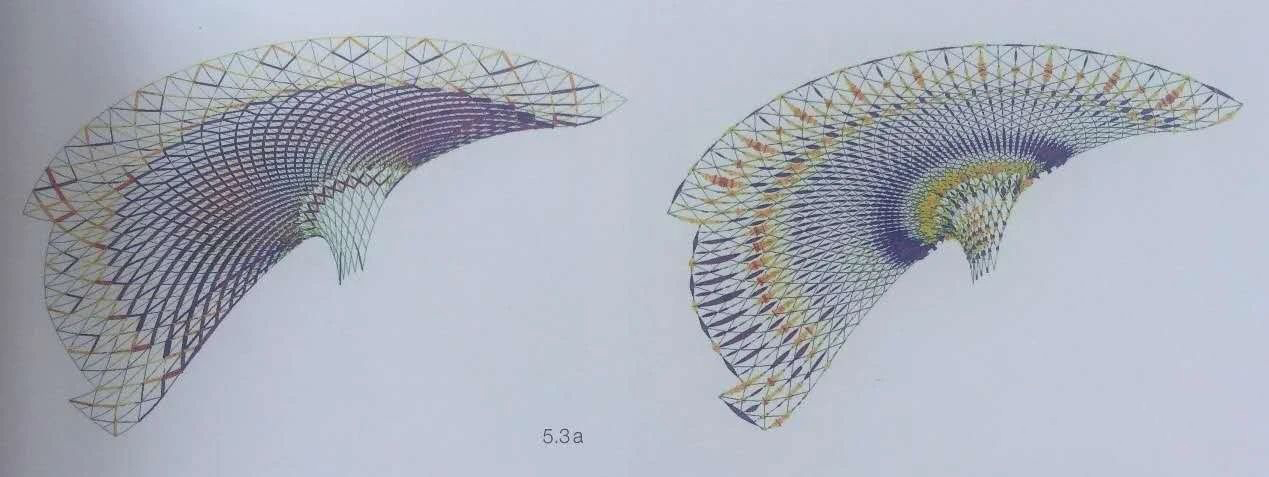

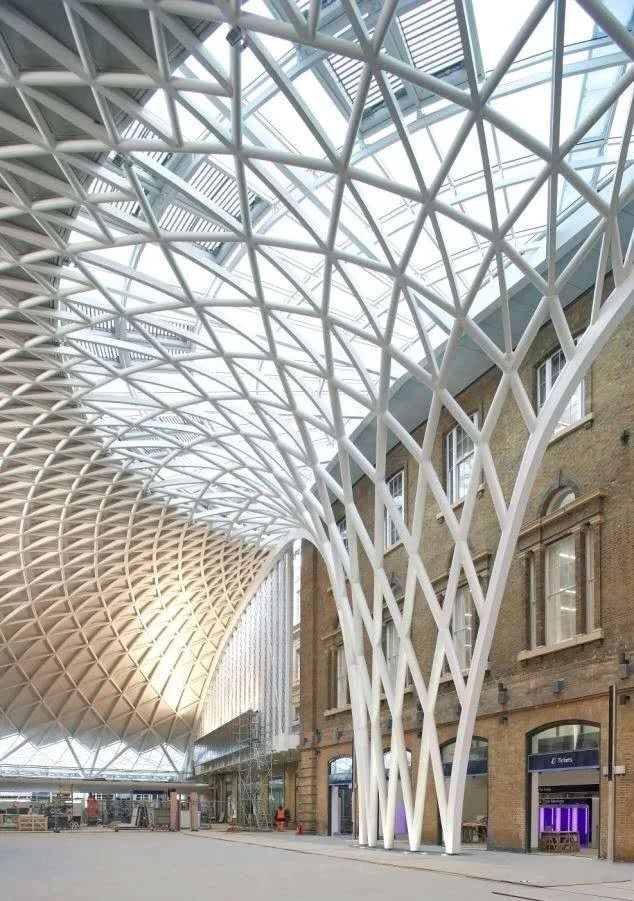

    菱形網格編織向上生長并逐步擴大，到頂部3/4處，在菱形網格中增加一根對角桿件，形成三角形網格。

    屋蓋徑向桿件主要承擔彎矩，所以采用了抗彎效率更高矩形鋼管。而菱形的網格桿件主要承擔軸力，所以采用圓鋼管。

    這樣方管與圓管巧妙地搭配，區分出主次層級關系，次級的圓管與貫通的方管焊接。此外，還簡化了圓管與方管之間的銜接節點，以及方管與上部屋面檁條的連接節點。

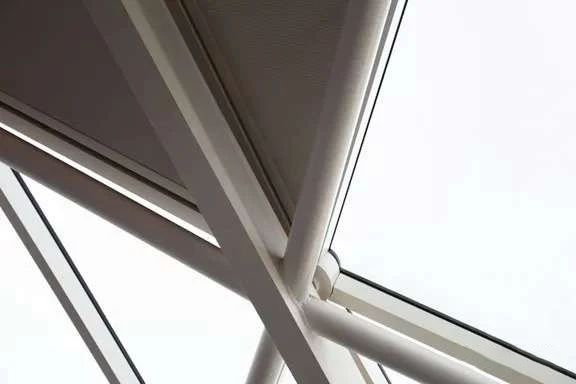

圓管、方管以及屋面檁條的節點

編織節點

    如果網格結構桿件比較大，難以采用以上匯交節點，以錯層編織的方式保持構件連續也是一種方法。

    “鐵樹”呈橢圓形，同樣采用了富有韻律感的菱形網格。結構構件較大，匯交節點不能做到等強連接，并且很難實現精致的外觀。編織的做法是使內外兩層圓管錯開而互不相交。

    鋼管順時針采用和逆時針結合排布。在網格的中部設置4道環形構件，環形構件采用方管，方管正好位于內外兩層圓管的中間。三層構件均不共面，這樣的設計對節點的處理更有利。
