膜結構案例之京津城際天津?yàn)I海站
發布時間:2022-10-24 16:37:22作者:景秀瀏覽量:1059
濱海站站房建筑面積8.6萬平方米、站場規模3臺6線,是世界最大、最深的全地下高鐵站房。濱海站緊靠海河、毗鄰渤海,項目所在地為海相沉積土層,上部有近20米的淤泥層、下部為40米深的超厚沙層。
施工單位克服了基坑深、地質差、地下水多等難題,圍繞整座站房建造了一道厚1米、長1435米的“城墻”,65米超深地下連續墻更是創造了高鐵站房之最,為國內高鐵站房建設填補了技術空白。

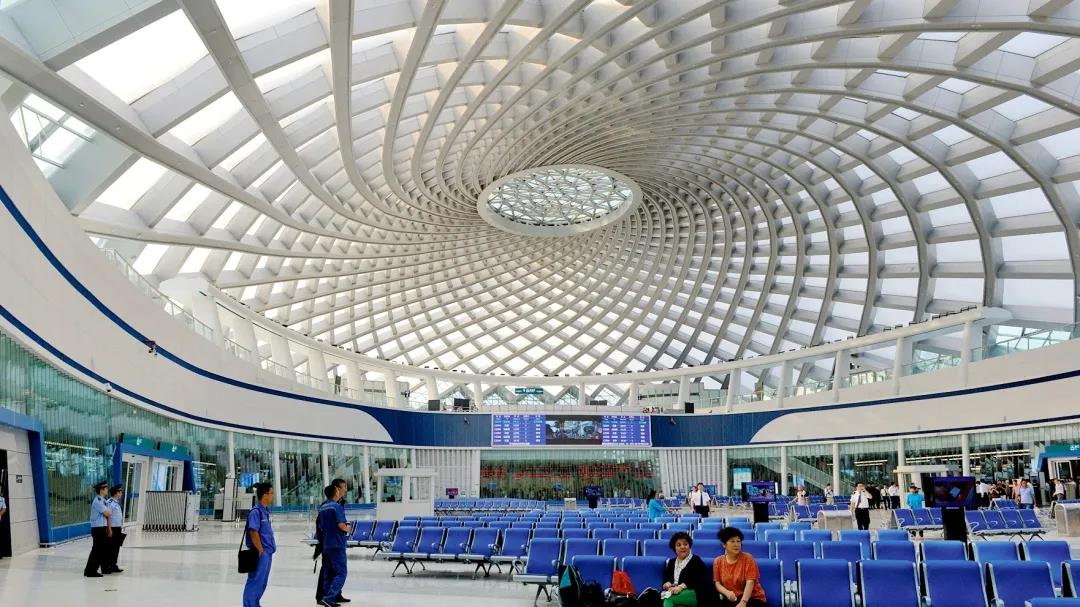

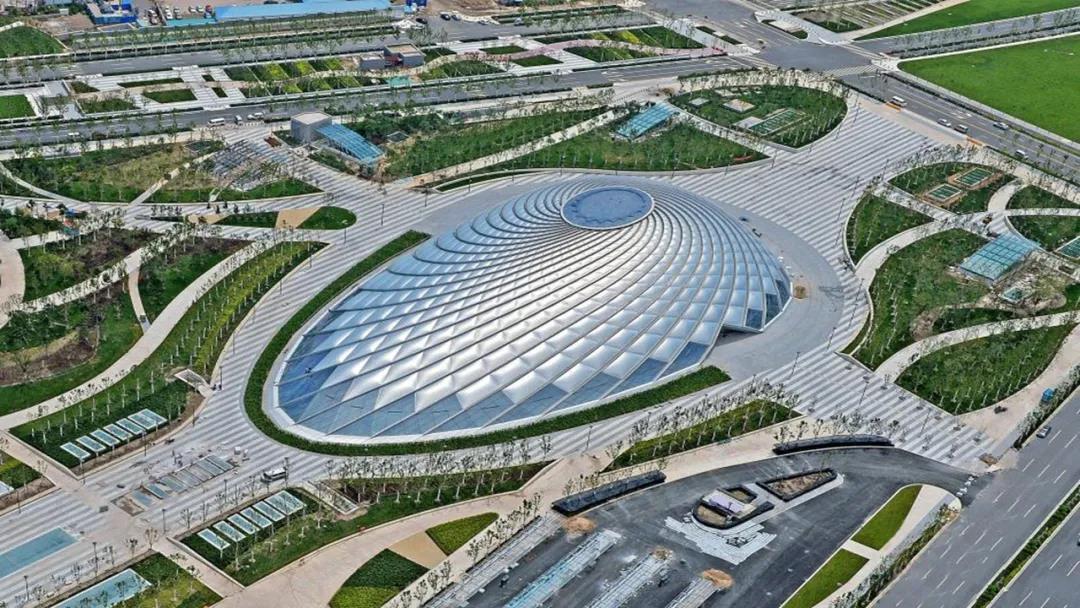

濱海站以海洋文化為靈感設計,靈感來源于鸚鵡螺和向日葵的螺旋線,貝殼式螺旋線形屋面為單層網殼結構,長144米,寬81米,高26米,結構形式為大跨度空間復雜曲線網格結構,中間沒有任何支撐、全靠周邊基座施力,主要桿件采用36根正螺旋和36根反螺旋,變截面曲線鋼箱梁相互編織在一起,大跨度雙螺旋單層網殼結構關鍵技術研究與應用,是全球首例單層大跨度網殼穹頂鋼結構工程。
基于對地下站房采光和穹頂承重的考慮,濱海站建設過程中采用了鋼結構和膜結構相結合的設計理念,車站膜材料采光性好、安全系數高,使旅客在站內可以仰望天空,也可以通過透明的穹頂看到周圍的如畫景致,打造通透、明亮、新穎的建筑空間。
濱海站采用的與水立方相同材質的ETFE氣膜,僅依靠自然雨水及風即可完成外殼自潔,總面積為7060平方米膜結構,被分為783個大小不一的氣枕,項目部在鋼結構安裝的同時,對每一個氣枕膜的尺寸進行了高精度測量定位,為了不讓氣枕膜被尖銳物體劃傷,項目部在氣枕膜上安裝支架防止鳥類停歇所造成的不必要傷害,還在頂部中央?yún)^(qū)域的18塊氣枕膜周邊安裝了440度電阻絲,有效解決了防火和氣體排放的問題。
